توضیحات

شیرهای دستی پنوماتیک جزء عناصر مهم در سیستم‌های پنوماتیک هستند. این شیرهای پنوماتیکی در محیط‌هایی مورد استفاده قرار می‌گیرند که اپراتور به صورت دستی بر کار نظارت دارد. این قابلیت در شیر دستی کلنگی پنوماتیک وجود دارد که با حرکت دادن لغزنده سوپاپ جریان هوا را مستقیماً کنترل کرد. می‌توان با استفاده از یک اهرم، دکمه یا میله کششی آن را حرکت داد. هنگام انتخاب، مدل‌های گسترده‌ای از شیرهای پنوماتیک در سر راه شما قرار خواهند گرفت که هر کدام از آنها با سیستم‌های پنوماتیک مختلفی همخوانی دارند و شما در هنگام خرید باید در مورد هر یک از آنها اطلاعات کافی داشته باشید.

شیرهای دستی پنوماتیک از کنترل کننده‌های فشار سرعت و جریان هوا به وجود آمده‌اند. بیشتر از طریق همین سه عامل می‌توانند عملکرد کاملی داشته باشند. شیرهای دستی همان شیرهای بادی هستند که با جریان هوا سر و کار دارند. این نوع شیرها برای عملکرد خود از اختلاف فشار گاز فشرده یا هوا استفاده می‌کنند. همچنین از این شیرها برای کنترل توزیع و هدایت جریان استفاده می‌شود. به طور کلی کارکرد این نوع شیرها به این شکل است که به نیروی خارجی و بیرونی برای کنترل و تعدیل جریان هوا نیاز دارند. این نیرو به صورت دستی به شیر وارد می‌شود و شیر پنوماتیک دستی عبور جریان را در کل سیستم تنظیم خواهد کرد.

اجزای شیر دستی کلنگی

شیرهای دستی بعنوان یکی از محصولات زیر مجموعه شیر برقی پنوماتیک دارای اجزای متفاوتی هستند. هر یک از این اجزا باعث باز و بسته شدن دریچه شیر خواهند شد. اینجاست که انواع شیرها در دسته‌بندی‌های مختلف قرار می‌گیرند؛ زیرا ممکن است این دریچه از نیروی دستی یا الکتریکی پیروی کند. به طور معمول در سیستم‌های دستی، هوا به عنوان یک محرک عمل می‌کند و می‌تواند دریچه را باز و بسته نماید. مهمترین عامل در این نوع از شیرها تعداد خط جریان و موقعیت مکانیسم آنهاست که حتماً باید در هنگام خرید به آنها دقت کنید. به طور کلی انواع مختلف این نوع شیرآلات در صنعت کاربرد دارند که باعث شده جزء قدرتمندترین ابزار پنوماتیک محسوب شوند.

اگر دقیق‌تر در مورد شیر دستی کلنگی پنوماتیک صحبت کنیم باید بگوییم که این شیرها بر اساس معیارهای مختلفی تقسیم بندی شده‌اند. با توجه به تعداد درگاه‌های ورودی و خروجی، تعداد مسیرهای جریان و موقعیت‌های تعویض موجود مکانیزم تقسیم شده‌اند. برای باز و بسته کردن پورت‌ها موقعیت سوپاپ در حالت غیر فعال به انواع شیرهای پنوماتیک کنترل جهت‌دار دو طرفه، سه طرفه، چهار طرفه و شیرهای پنوماتیک افست تقسیم شده‌اند.

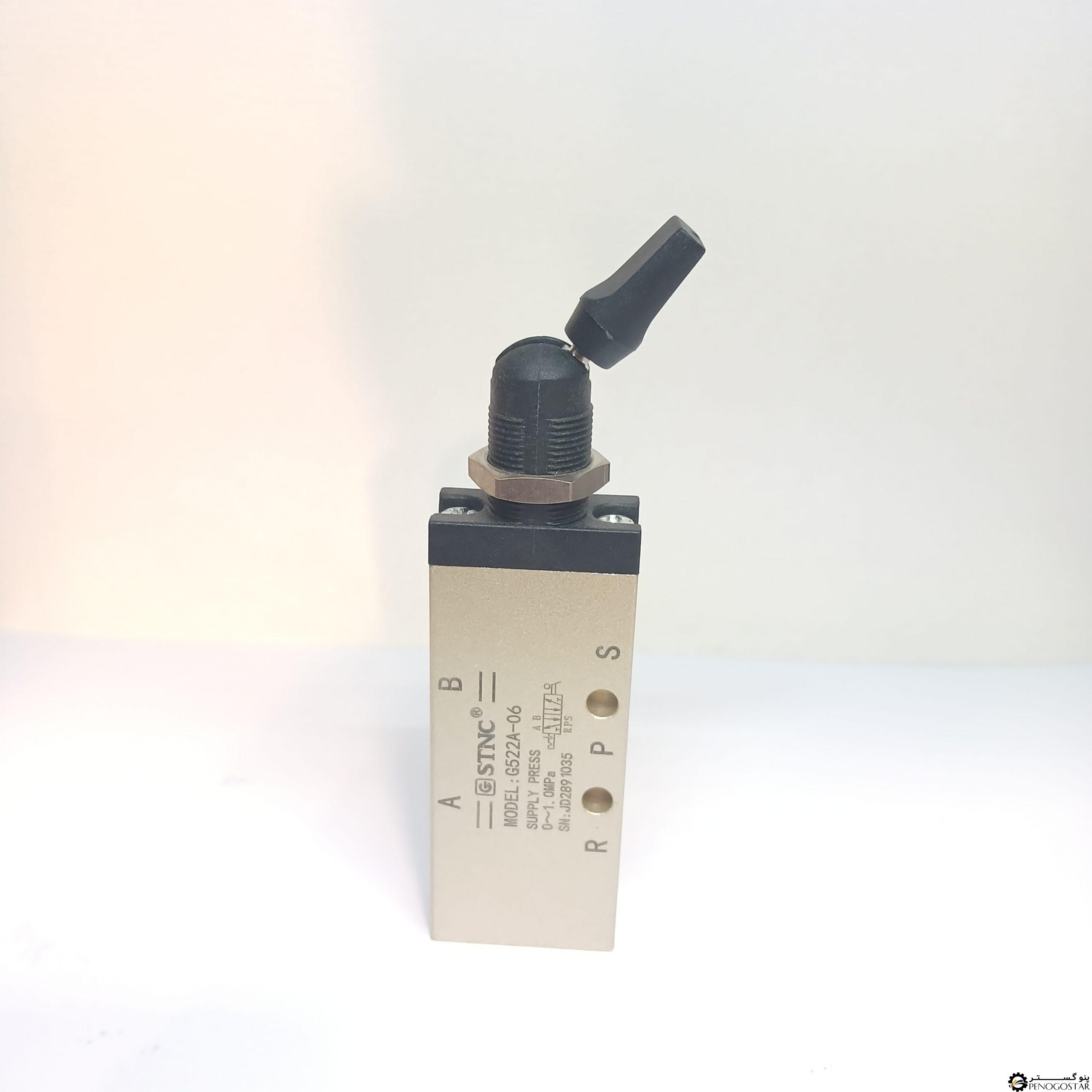

مشخصات شیر دستی کلنگی

برای تولید شیر دستی پنوماتیک از جنس آلومینیوم استفاده می‌کنند. جهت فشار ۱۰ بار و دمای کاری تا ۷۰ درجه سانتیگراد مناسبند. معمولاً سیال شیرهای دستی پنوماتیک مانند سایر شیرهای پنوماتیکی هوای فشرده می‌باشد. سایز این پورت‌ها در بین یک چهارم تا یک دوم اینچ متغیر خواهد بود. ساختار این تجهیزات کشویی و پدالی مشابه شیرهای برقی می‌باشد؛ اما تفاوت اصلی این شیرهای برقی و دستی نوع فرمان آنهاست. شیرهای دستی از درپوش ابتدایی و انتهایی، بدنه، اورینگ، اسپول، واشر، آب‌بندی، تخلیه دستی، اهرم کنترل دستی، مهره قفل کن و کاور ضد غبار تشکیل شده‌اند. به طور کلی شیر دستی کلنگی مانند سایر شیرهای پنوماتیکی است اما نیرویی که در این شیرها جهت کنترل فشار هوای فشرده به کار می‌رود به صورت فیزیکی اعمال خواهد شد.

کاربرد شیرهای پنوماتیکی دستی

این شیرها در صنایع مختلف از جمله در دستگاه‌های چاپ، بسته‌بندی و پرس‌های پنوماتیکی استفاده می‌شوند. علاوه بر این در صنایع غذایی، داروسازی و صنعت لاستیک سازی هم بسیار موثر هستند. این شیرهای دستی در اندازه‌های کوچک و مناسب تولید شده‌اند برای همین کاربردهای فراوانی دارند و اپراتورها در هنگام کار با آنها تسلط کافی را خواهند داشت. دارای وزن سبکی هستند و در مدل پدالی این شیر، امکان فرمان دادن و راه‌اندازی دستگاه با پا نیز امکان‌پذیر است. شیرها در انواع سوئیچی، اهرمی، فشاری و دکمه خارجی در بازار عرضه شده‌اند. در شیرهای پدالی پنوماتیک زمانی که اپراتور پای خود را از روی پدال برمی‌دارد جریان قطع خواهد شد. پدال‌های پنوماتیکی در حالت‌های بسیار ساده و حفاظدار تولید می‌شوند و انواع بسیار متفاوتی دارند.

انواع شیرهای مکانیکی پنوماتیک

شیرهای دستی با توجه به یک سری از فاکتورها به انواع متفاوت تقسیم می‌شوند. از نظر نوع فرمان به انواع شیر کنترل دستی با فرمان 2/3، 2/4،2/5 و 3/4 تقسیم شده‌اند که در ادامه بیشتر در مورد ویژگی‌های هر یک از آنها صحبت خواهیم کرد.

شیر دستی کلنگی با فرمان 2/3: این شیرها دارای سه پورت هستند. اولین پورت آنها به ورود هوا به شیر مربوط می‌شود. پورت دیگر می‌تواند هوای فشرده را به سمت جک هدایت کند و آخرین پورت وظیفه تخلیه هوای اضافی را دارد. این فرمان صرفاً در یک مسیر قابلیت کنترل جک را خواهد داشت و تفاوتی میان فرمان 2/3 برقی و دستی نیست.

شیر دستی با فرمان 2/4 و 3/4: این شیر کنترل از جمله مدل‌هایی است که با عناوین دسته آسیابی و خمره‌ای هم شناخته شده‌اند و برای جابجایی مسیر باد دارای اهرم گردان می‌باشند.

شیر دستی با فرمان 2/5: در میان شیرهای دستی پنوماتیک این شیر جز پرکاربردترین‌هاست و امکان کنترل جک در هر دو طرف باز و بسته برای شما فراهم می‌شود. در این مدل برای ورود هوا یک پورت و برای خروج آن دو پورت تعبیه شده است.

قیمت شیر پنوماتیک دستی

شیرهای دستی پنوماتیک نسبت به شیرهای اتومات قیمت پایین‌تری دارند اما با توجه به عوامل مختلف از جمله قیمت، برند تولید کننده، کیفیت و سایزی که دارند قیمت آنها متفاوت خواهد بود. شما برای اطلاع دقیق از لیست قیمت شیر دستی کلنگی می‌توانید با مشاورین ما در مجموعه پنو گستر تماس بگیرید تا شما را راهنمایی کنند.
