توضیحات

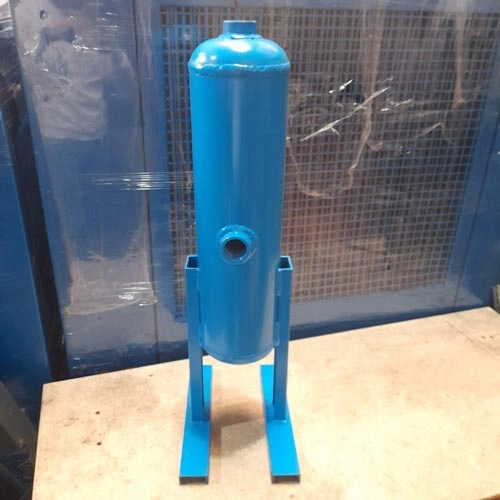

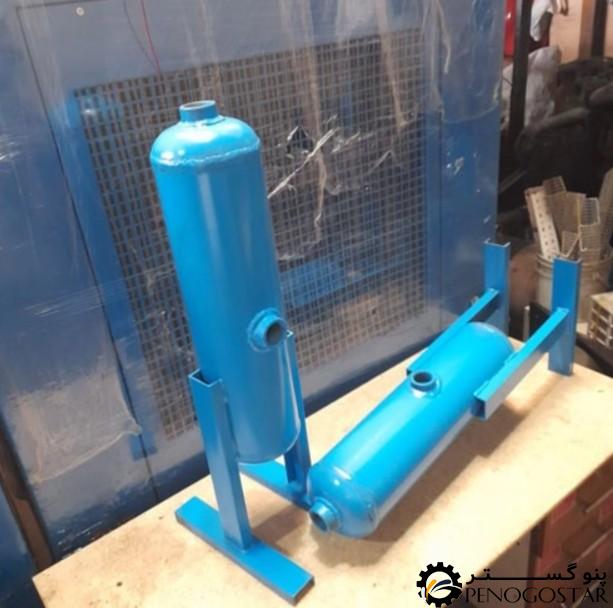

تله آبگیر صنعتی کمپرسور، یکی از اجزای مهم در مسیر انتقال هوای فشرده از کمپرسور تا ابزارآلات مصرف‌کننده است که با هدف افزایش کیفیت هوای خروجی و محافظت از تجهیزات پنوماتیک مورد استفاده قرار می‌گیرد. این تجهیز، با قابلیت جذب ذرات آب و روغن تا قطر ۲۰ میکرون (معادل تقریباً ۳۰ درصد رطوبت)، موجب کاهش میزان رطوبت در هوا شده و نقش قابل‌توجهی در جلوگیری از خوردگی، آسیب‌های مکانیکی و افزایش طول عمر تجهیزات ایفا می‌نماید.

عملکرد این دستگاه به گونه‌ای است که هوای گرم خروجی از کمپرسور (با دمای تقریبی ۳۶ درجه سانتی‌گراد)، پس از ورود به تله آبگیر و برخورد با پره‌های داخلی، به حرکت چرخشی و سانتریفیوژی در می‌آید. این فرایند موجب تجمع ذرات بخار و تبدیل آن‌ها به قطرات مایع سنگین شده و در نهایت در بخش پایینی مخزن ته‌نشین و آماده تخلیه می‌گردند. استفاده از تله آبگیر، از نفوذ رطوبت به اجزای حساسی نظیر درایر، مخزن ذخیره و تجهیزات پنوماتیک جلوگیری کرده و ایمنی و راندمان سیستم هوای فشرده را به میزان قابل‌ملاحظه‌ای بهبود می‌بخشد.

تله آبگیر صنعتی میکروپور

تله آبگیر صنعتی برند MicroPur ترکیه با ارائه محصولاتی با کیفیت ساخت بالا، عملکرد دقیق، تنوع سایز و فشار کاری، در مدل‌های بوشنی و فلنجی، گزینه‌ای مناسب برای صنایع مختلف نظیر صنایع غذایی، دارویی، رنگ‌کاری و خطوط تولید حساس می‌باشد. با انتخاب تجهیزات بادرو کمپرسور، از بهره‌وری بالا و محافظت مطلوب از سیستم‌های خود اطمینان حاصل نمایید.

انواع تله آبگیرها

در سیستم‌های هوای فشرده، کنترل رطوبت اهمیت بسیاری دارد. یکی از تجهیزات مؤثر برای این منظور، تله آبگیر کمپرسور است که در دو مدل اصلی عرضه می‌شود:

• مدل شناور: این نوع تله آبگیر به‌گونه‌ای طراحی شده که قطرات آب جمع‌آوری‌شده را در محفظه‌ای مخصوص ذخیره می‌کند. هنگامی‌که حجم رطوبت به حد مشخصی برسد، شناور جابه‌جا شده و به‌طور خودکار دریچه خروجی را باز می‌کند تا آب تخلیه شود.
• مدل الکترونیکی: در این نمونه، از سنسورهای حساس و شیر برقی استفاده می‌شود که بر اساس برنامه‌ریزی زمان‌بندی‌شده، به‌صورت دقیق و اتوماتیک اقدام به تخلیه رطوبت می‌کند.

اجزای کلیدی سیستم تله آبگیر

سیستمی که مجهز به تله آبگیر است معمولاً شامل بخش‌های زیر می‌باشد که عبارتند از کمپرسور تولید هوای فشرده، افترکولر برای خنک‌سازی هوا، تله آبگیر مخصوص جمع‌آوری رطوبت، مخزن ذخیره هوای فشرده، پیش‌فیلتر میکروفیلتر اولیه، درایر تبریدی برای کاهش رطوبت، میکروفیلتر ثانویه جهت پالایش نهایی.

جایگاه نصب تله آبگیر در سیستم‌های مختلف

محل نصب تله آبگیر صنعتی با توجه به نوع کمپرسور تعیین می‌شود. در کمپرسورهای پیستونی، تله آبگیر بعد از مخزن هوای فشرده نصب می‌گردد. در کمپرسورهای اسکرو، بین کمپرسور و مخزن قرار می‌گیرد. برای تله آبگیرهای مکانیکی (اتودرین)، زمان تخلیه رطوبت معمولاً هنگام بی‌بار بودن کمپرسور انجام می‌شود؛ بنابراین، محل نصب باید به‌درستی انتخاب شود تا عملکرد دستگاه دچار اختلال نشود.

راهنمای انتخاب تله آبگیر صنعتی مناسب

جنس بدنه باید مقاوم و ضد زنگ باشد. مدل‌های پرظرفیت معمولاً از آلومینیوم و مدل‌های کوچکتر از پلاستیک فشرده با دوام بالا ساخته می‌شوند. داشتن قابلیت تخلیه اتوماتیک برای کاهش دخالت انسانی و عملکرد دقیق‌تر ضروری است. طراحی باید به گونه‌ای باشد که کمترین میزان افت فشار در جریان هوا ایجاد گردد. این عدد معمولاً همراه با مشخصات محصول ارائه می‌شود. وزن کمتر موجب نصب آسان‌تر و فشار کمتر بر اتصالات می‌شود. تله آبگیر باید قابلیت جداسازی ذرات آب و روغن تا قطر ۲۰ میکرون را داشته باشد. طراحی باید به گونه‌ای باشد که امکان نصب بر روی انواع سیستم‌های پنوماتیکی استاندارد فراهم باشد. ساختار محصول باید دوام طولانی‌مدت را تضمین کند، به‌ویژه در محیط‌های صنعتی با رطوبت بالا.

تله آبگیر صنعتی؛ نقش کلیدی در پاکسازی هوای فشرده

در دنیای تجهیزات صنعتی، هوای فشرده تمیز و خشک یک اصل حیاتی برای حفظ عملکرد درست ابزارآلات است. یکی از مؤثرترین قطعاتی که این مأموریت مهم را بر عهده دارد، تله آبگیر کمپرسور است. این دستگاه با بهره‌گیری از فرایند چرخشی یا گریز از مرکز، به‌طور هوشمندانه قطرات رطوبت را از جریان هوا جدا کرده و از ورود آن‌ها به سیستم‌های حساس جلوگیری می‌نماید. به زبان ساده‌تر، تله آبگیر با چرخاندن هوا به صورت گردابی، قطرات آب را ته‌نشین کرده و مانع آسیب‌دیدگی قطعات پنوماتیکی می‌شود.

ظرفیت و طراحی استاندارد تله آبگیرها

تمامی مدل‌های تله آبگیر موجود در بازار بر اساس یک اصول فنی طراحی شده‌اند: استفاده از فرایند سانتریفیوژ برای جداسازی ذرات رطوبت. اما نکته مهم در انتخاب آن‌ها، تناسب ظرفیت تله آبگیر با حجم هوای خروجی کمپرسور است. این ظرفیت معمولاً براساس میزان جریان عبوری هوا در ساعت محاسبه می‌شود که در نمونه‌های استاندارد به صورت زیر عرضه می‌گردد:

توجه به این معیارها هنگام انتخاب، تضمین‌کننده عملکرد بهینه و محافظت بلندمدت از تجهیزات خواهد بود.

سخن پایانی

تله آبگیر در بسیاری از تجهیزات کاربرد دارد، به‌ویژه در مواردی که هوای بدون رطوبت نقشی حیاتی دارد. ابزارآلات و دستگاه‌های بادی، تجهیزات پزشکی حساس، عملگرهای پنوماتیکی دقیق، سامانه‌های رنگ‌پاشی صنعتی، خطوط تولید در صنایع دارویی و آزمایشگاهی، هر گونه فرآیندی که به هوای خشک و عاری از رطوبت نیاز دارد.
