توضیحات

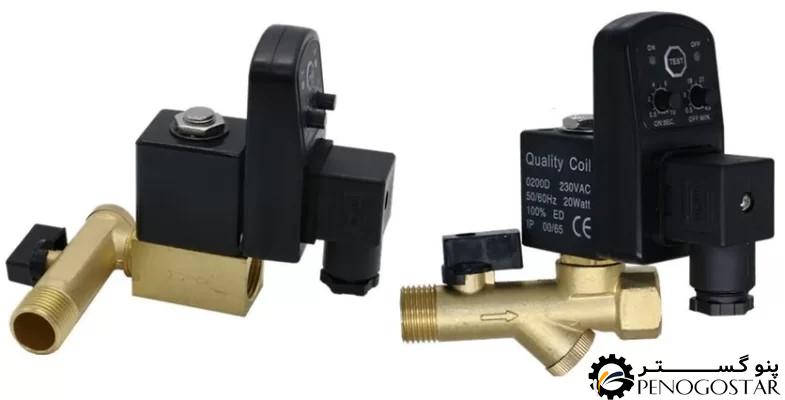

شیر برقی اتودرین جزء انواع شیرهای تحریک الکتریکی محسوب می‌شود که در مدارهای پنوماتیک برای تخلیه منظم و مستمر آب جمع شده در کمپرسورها، مخازن باد، خشک‌کن‌ها، فیلترها و غیره استفاده می‌شود. رطوبت برای قطعات و اجزای سیستم‌های پنوماتیک رطوبت به عنوان یک عامل مضر به شمار می‌رود. در حالی که در فرایند تولید هوای فشرده و بالا رفتن فشار هوا در کمپرسور بخشی از بخار آب محلول در هوا به مایع تبدیل می‌شود، مقدار قابل توجهی از قطرات آب و رطوبت به قسمت‌های و اجزای دیگر سیستم‌های پنوماتیک راه پیدا می‌کنند. بنابراین برای جلوگیری از این موضوع استفاده از تجهیزات رطوبت گیر و خشک کن بسیار حائز اهمیت است.

استفاده از شیر برقی پنوماتیک تایمر دار این امکان را به وجود می‌آورد که بتوانید بر حسب حجم تولید هوای فشرده و میزان دما و رطوبت نسبی محیط کار آب و رطوبت جمع شده را تخلیه کنید. شیر در بازه‌های زمانی مشخص و به میزان معینی مسیر تخلیه را باز می‌کند تا هرگونه تجمع آب و رطوبتی در تجهیزات از آن خارج شود. به طور مثال یکی از پیچ‌های موجود بر روی این شیر، عملکرد شیر جهت باز کردن مسیر تخلیه را در فاصله زمانی نیم تا ۴۵ دقیقه تعیین می‌کند. پیچ دوم زمان باز بودن مسیر تخلیه آب را نشان می‌دهد که بر حسب ثانیه و در محدوده نیم تا ۱۰ ثانیه تنظیم می‌شود.

مشخصات شیر برقی اتودرین

از مشخصات شیر برقی اتودرین  یا همان شیر برقی تایمردار باید بگوییم که با توجه به کاربرد انواع متفاوتی دارد. همچنین استفاده از آن در صنایع مختلف حائز اهمیت است. این شیرها با نام‌های دیگری مانند شیر برقی تایمر دار و شیر تخلیه مخزن هم شناخته شده‌اند و در دستگاه‌های مختلف استفاده می‌شوند. بعضی شیرها به سلامت و عملکرد دستگاه پنوماتیک کمک شایانی خواهند کرد. این شیر با برق ۲۲۰ ولت کار می‌کند و دستگاه الکترومکانیکی هستند که در آن بوبین‌ها با کمک جریان الکتریکی می‌توانند میدان مغناطیسی ایجاد کنند.

یک میدان مغناطیسی جهت مکانیزم در جهت باز و بسته شدن شیر به وجود می‌آورد، در نتیجه با باز و بسته شدن مسیر سیال، جریان قابل کنترل می‌شود. این شیرها در اندازه‌ها و ولتاژ‌های مختلف موجودند. آنها با توجه به لوله‌ای که شیر برقی روی آن نصب می‌شود باید انتخاب شوند. ولتاژ برقی بر اساس منبع تغذیه تعیین می‌شود. نصب آسانی دارند. ابتدا باید آن را به خط برق و خط آب وصل کرد، سپس تایمر را با توجه به شرایط موجود برنامه‌ریزی کرد. این شیرها عموماً در آبیاری، روشنایی و کنترل فرایند استفاده می‌شوند.

اتودرین کمپرسور

شیر برقی اتودرین کمپرسور، شیر تخلیه مخزن نامیده می‌شود که همانطور که اشاره کردیم برای کمپرسورها به کار می‌رود و هدف آن تخلیه آب ناشی از فشار هوا در سیستم است. استفاده از این شیرها در کمپرسور باعث می‌شود که سیستم دچار زنگ زدگی نشود. از مزایای استفاده از این شیرها در کمپرسورها این است که این شیرها به صورت خودکار با تنظیم تایم، شیر تخلیه باز و بسته می‌شود. برای همین اجازه نمی‌دهند که آب به مدت طولانی داخل مخزن بماند.

علاوه بر این‌ها شیر آتودرین در میکروفیلترها و تله آبگیرها هم در مدت کوتاه باز و بسته می‌شود و باعث می‌شود آب موجود درون آنها تخلیه شود. این شیرها در انواع برقی و دستی تولید شده‌اند. در صورتی که از شیرهای دستی استفاده کنید باید اپراتور آن را باز و بسته کند و در صورت فراموشی این کار ممکن است آب به مناطق ممنوعه وارد شود و دستگاه را خراب کند. توصیه ما به شما این است که شیرهای برقی تایمر دار اتومات را انتخاب کنید تا بتوانید مدت طولانی‌تری از سیستم مد نظر خود استفاده کنید.

اجزای شیر برقی اتودرین

شیر برقی پنوماتیک اتودرین دارای اجزای متفاوتی هست. از جمله مهم‌ترین اجزای آن بدنه اصلی است که به شکل استوانه می‌باشد و تمامی اجزا بر روی آن نصب می‌شود. قسمت مهم شیر برقی به شمار می‌رود که در واقع یک آهنربای مغناطیسی است و هنگام عبور جریان الکتریکی از سیستم‌ها باعث ایجاد جریان مغناطیسی می‌شود. به وجود آمدن این جریان باعث می‌شود که مایعات به طور کنترل شده و تضمین شده خارج شوند. هرچه سیم حلقه‌ای تر باشد نیروی مغناطیسی آن شدیدتر خواهد بود. از اجزای دیگر بوبین از جمله بدنه، سمبه، سیم پیچ و فنر هستند.

شیرهای برقی نیز از ورقه‌های فولادی می‌باشند که به صورت به هم فشرده قرار گرفته‌اند و هنگام عبور جریان برق حالت مغناطیسی پیدا می‌کنند و می‌توانند با جذب سمبه شیر را به حرکت در بیاورند. سمبه با عبور جریان برق از سیم‌ها به بدن نزدیک می‌شود و باعث افزایش ولتاژ خواهد شد. سیم پیچ‌ها نیز از نوع مسی هستند به عنوان یک رسانه خوب شناخته‌شده و هرچه تعداد دورهای سیم پیچ بیشتر باشد جریان برق آن قوی‌تر خواهد بود. فنر نیز در پشت سمبه قرار می‌گیرد و زمانی که جریان قطع شود به حالت اولیه باز می‌گردد.

انواع شیرهای برقی تایمردار

شیر برقی اتودرین از لحاظ نحوه عملکرد به دو دسته شیر نرمال اپن و شیر نرمال کلوز تقسیم می‌شود. شیر نرمال به این معناست که در حالت عادی شیر باز است و زمانی که جریان الکتریسیته از بوبین رد شود جریان برق قطع می‌شود. شیر نرمال کلوز در حالت عادی بسته است و زمانی که جریان الکتریسیته از بوبین رد می‌شود باز خواهد شد. از لحاظ راه‌های ورود و خروج نیز به دو دسته تقسیم می‌شوند. شیرهای ٢/٢  و ٢/٣. شیر برقی دسته اول از نوع اپن و کلوز وجود دارند که از یک ورودی و یک خروجی تشکیل شده‌اند. شیرهای برقی دسته دوم فقط نوع اپن دارند و از یک ورودی و دو خروجی تشکیل شده‌اند.

سخن پایانی

هنگام خرید باید یک سری موارد را در نظر بگیرید. باید اتصال مناسب شیر برقی به کمپرسور را انتخاب کنید. اتصال NTP اتصالاتی است که با اکثر کمپرسورها سازگاری دارد. زمان تخلیه و زمان داخلی شیر تخلیه را بررسی کنید. مدت زمان تخلیه می‌تواند مدت زمانی که شیر برای تخلیه باز می‌ماند را تعیین کند. زمان داخلی نشان دهنده این است که این اتفاق هر چند وقت رخ می‌دهد. دقت کنید به جنس بدنه دقت کافی داشته باشید. ماشین‌هایی که از جنس برنج هستند را به شما پیشنهاد می‌کنیم زیرا در برابر خوردگی، فشار و دمای بالا کاملاً مقاوم هستند. برای دریافت مشاوره و خرید شیر برقی اتودرین می‌توانید با مشاورین ما در مجموعه پنو گستر تماس بگیرید.
