توضیحات

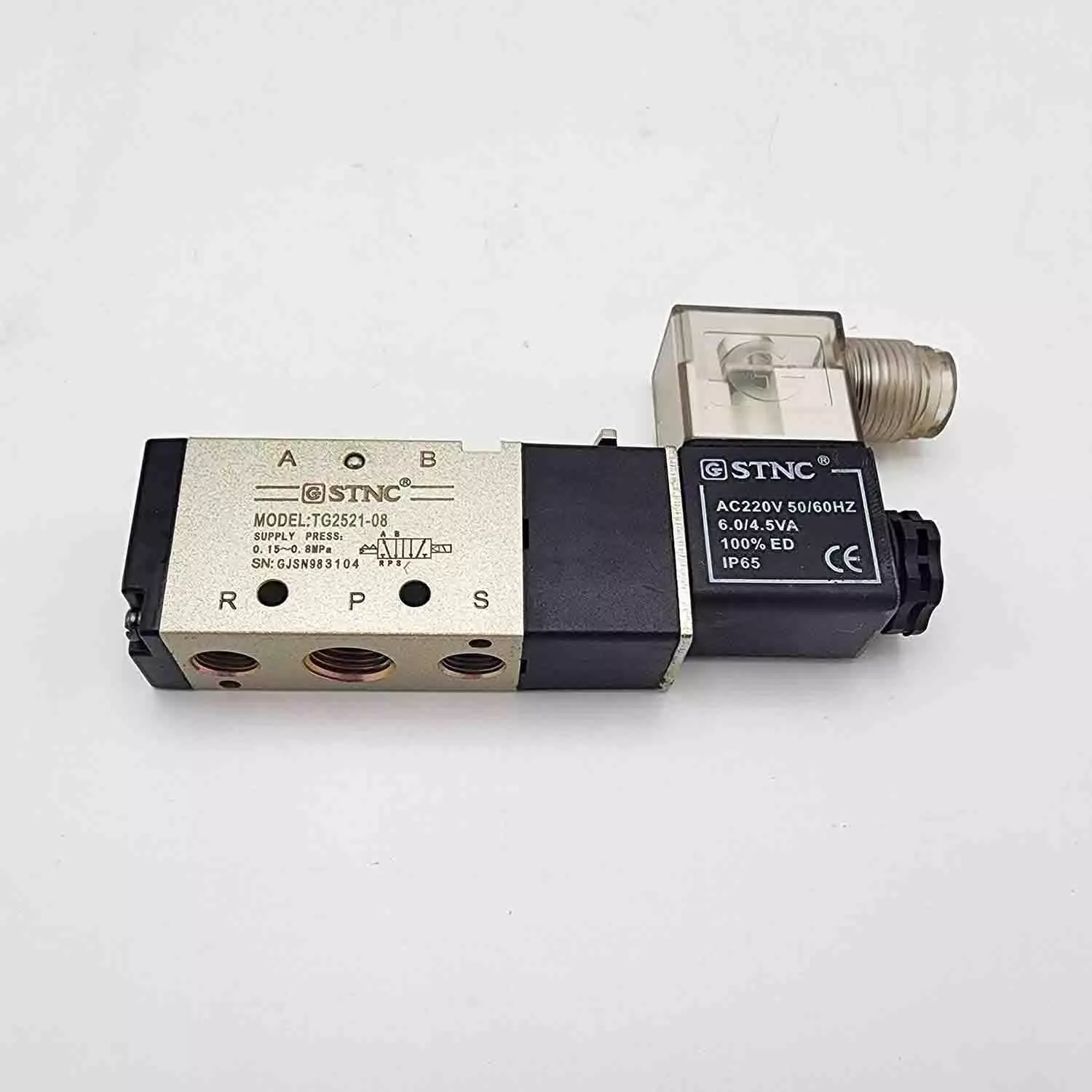

اگر به‌دنبال شیرهای پنوماتیکی هستید که هم کیفیت بالایی داشته باشند و هم با برندهای مختلف سازگار باشند، شیر برقی ISO1 و ISO3 Stnc گزینه‌ای عالی هستند. این شیرها به‌راحتی جایگزین مدل‌های مشابه از برندهایی مثل FESTO می‌شوند و در عین حفظ عملکرد حرفه‌ای، قیمت مناسب‌تری نسبت به نمونه‌های اروپایی دارند. شیرهای ISO در سایزهای متنوع ۱، ۲ و ۳ عرضه می‌شوند و بسته به نوع عملگر، مدل‌های تک بوبین، دو بوبین و وسط‌بسته نیز در دسترس هستند. همچنین پایه‌های مختلفی برای اتصال به پورت‌هایی با اندازه‌های گوناگون از ¼ تا ۱ اینچ طراحی شده‌اند تا بتوانند نیازهای صنعتی مختلف را پوشش دهند.

چرا شیرهای ISO انتخاب مناسبی هستند؟

همان‌طور که از نامشان پیداست، این شیرها مطابق با استاندارد ISO تولید شده‌اند. این یعنی در دستگاه‌هایی که رعایت استانداردها اهمیت بالایی دارد. مثل خطوط تولید خودکار یا تجهیزات حساس صنعتی می‌توان با خیال راحت از این شیرها استفاده کرد.

شیر برقی پنوماتیک؛ قلب تپنده سیستم‌های اتوماسیون با هوای فشرده

در دنیای اتوماسیون صنعتی، بسیاری از تجهیزات با هوای فشرده کار می‌کنند. یکی از اجزای کلیدی این سیستم‌ها، شیرهای برقی پنوماتیک هستند که وظیفه کنترل جریان هوا را بر عهده دارند. از قطع و وصل گرفته تا تنظیم فشار، جهت و حجم عبوری هوا. این شیرها به کمک فرمان‌های الکتریکی عمل می‌کنند، اما بسته به نوع طراحی، می‌توانند به‌صورت دستی یا کاملاً خودکار نیز مورد استفاده قرار گیرند.

ساختار شیر برقی ISO1 و ISO3 Stnc چگونه است؟

شیرهای پنوماتیک از دو بخش اصلی تشکیل شده‌اند. بخش الکتریکی (بوبین) که یک سیم‌پیچ مغناطیسی که با دریافت سیگنال الکتریکی فعال می‌شود. این بوبین‌ها معمولاً در دو ولتاژ رایج ۲۲۰ ولت AC و ۲۴ ولت DC تولید می‌شوند. بخش مکانیکی که بدنه شیر که شامل پورت‌های ورودی و خروجی هواست. با تحریک بوبین، موقعیت داخلی این بلوک‌ها تغییر می‌کند و مسیر جریان هوا تنظیم می‌شود.

عملکرد شیر برقی پنوماتیک به زبان ساده

شیر برقی پنوماتیک در واقع یک سوئیچ مکانیکی است که با کمک برق، جریان هوای فشرده را کنترل می‌کند. سیگنال‌های الکتریکی می‌توانند از یک سیستم PLC، کلید دستی یا رله صنعتی صادر شوند. پس از دریافت سیگنال، بوبین فعال شده و با خاصیت مغناطیسی خود، مسیر عبور هوا را تغییر می‌دهد. در ساده‌ترین حالت، این شیرها فقط جریان هوا را قطع و وصل می‌کنند. اما در مدل‌های پیشرفته‌تر، جهت حرکت هوا نیز قابل کنترل است تا بتوان مسیرهای مختلفی را در سیستم تعریف کرد. برخی مدل‌ها دارای فنر برگشت هستند که پس از قطع فرمان، شیر را به حالت اولیه بازمی‌گردانند. در مقابل، مدل‌های دو بوبین با هر بار تحریک، در همان وضعیت باقی می‌مانند تا بوبین دوم فعال شود و موقعیت را تغییر دهد.

انواع شیر برقی پنوماتیک و کاربردهای آن‌ها

شیرهای پنوماتیک بر اساس تعداد بوبین و سایز پورت‌ها دسته‌بندی می‌شوند. تک بوبین و دو بوبین، سایزهای رایج: ¼، ⅜، ½ اینچ و مدل‌های استاندارد ISO: شامل ISO1، ISO2، ISO3 با طراحی متفاوت نسبت به مدل‌های کتابی. از نظر عملکرد، این شیرها با تعداد پورت و وضعیت کاری‌شان شناخته می‌شوند. پرکاربردترین مدل‌ها عبارتند از:

سخن پایانی

شیر برقی ISO1 و ISO3 Stnc مدل 3/2 یکی از رایج‌ترین شیرهای پنوماتیک است که با سه پورت و دو وضعیت طراحی می‌شود. این شیر معمولاً تک بوبین بوده و با فنر برگشت به حالت اولیه بازمی‌گردد. در حالت عادی، مسیر تخلیه فعال است. با تحریک بوبین، مسیر تزریق هوا به جک پنوماتیک باز می‌شود و پس از قطع فرمان، فنر آن را به وضعیت قبلی برمی‌گرداند. ٩این مدل در دو نوع نرمال بسته (NC) و نرمال باز (NO) تولید می‌شود که نوع NC کاربرد بیشتری در مدارهای صنعتی دارد. یکی از کدهای فنی رایج این مدل، ۳V۲۱۰-۰۸ است که توسط تولیدکنندگان چینی و تایوانی عرضه می‌شود.
