یک واحد آماده‌سازی هوا برای اطمینان از هوای فشرده تمیز، خشک و به درستی تنظیم‌شده در سیستم‌های پنوماتیک ضروری است. این واحدها با ترکیب فیلتراسیون، تنظیم فشار، خشک کردن و نظارت، کیفیت هوای فشرده را حفظ می‌کنند، عملکرد دستگاه را بهینه می‌کنند و طول عمر قطعات را افزایش می‌دهند. این مقاله اجزا و عملکردهای کلیدی واحدهای آماده‌سازی هوا را توضیح می‌دهد و به شما کمک می‌کند تا نحوه دستیابی به عملکرد پنوماتیک قابل اعتماد، کارآمد و ایمن را درک کنید. به منظور حفظ کیفیت هوای فشرده، تصفیه هوا دارای فیلترها و خشک‌کن‌های مختلفی است. فیلترها برای حذف ذرات و رطوبت از هوای فشرده وجود دارند، خشک‌کن از خشک شدن عمیق‌تر هوای فشرده پشتیبانی می‌کند.

واحد تنظیم‌کننده فیلتر

اولین مرحله فیلتراسیون در واحد تنظیم‌کننده فیلتر انجام می‌شود. این واحد علاوه بر تنظیم فشار هوای فشرده، به یک کاسه میعانات و یک فیلتر واقع در داخل محفظه مجهز است. به عنوان بخشی از کنترل فشار، هوای فشرده از یک بافل عبور می‌کند که گرداب ایجاد می‌کند. از آنجایی که چگالی رطوبت بیشتر از هوای فشرده است، رطوبت به دلیل نیروی گریز از مرکز گرداب به دیواره کاسه برخورد می‌کند. این رطوبت سپس به پایه کاسه جریان می‌یابد و می‌تواند به صورت دستی یا خودکار تخلیه شود.

تفاوت فیلتر رگلاتور با واحد مراقبت رطوبت گیر چیست؟

اگر بخواهیم ساده توضیح بدهیم، فیلتر رگلاتور در واقع نسخه‌ی ساده‌تری از واحد مراقبت است. این قطعه شامل دو بخش اصلی است. رگلاتور یا فشارشکن برای تنظیم فشار باد و فیلتر رطوبت‌گیر برای حذف بخار آب از هوای فشرده. به همین دلیل، فیلتر رگلاتور را گاهی «واحد مراقبت تک‌قلو» هم می‌نامند. این مدل معمولاً دارای یک پیچ تنظیم فشار در قسمت بالا، یک فشارسنج (عقربه‌ای یا دیجیتال) و یک مخزن کوچک برای جمع‌آوری رطوبت است.

واحد مراقبت کامل چه تفاوتی دارد؟

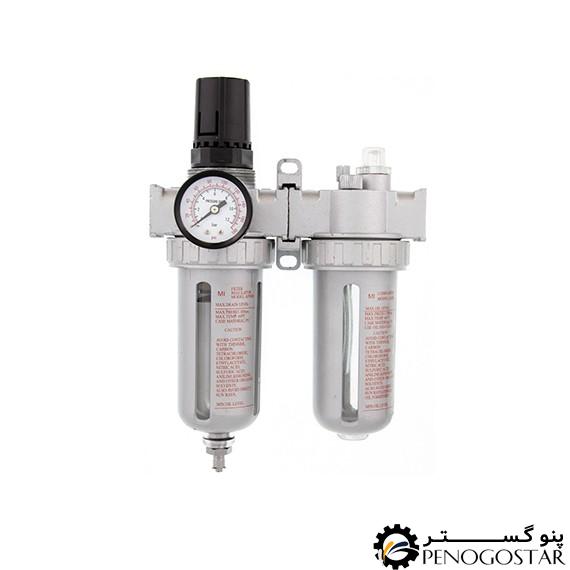

واحد مراقبت کامل یا «دو‌قلو» علاوه بر رگلاتور و فیلتر رطوبت‌گیر، یک بخش مهم دیگر هم دارد. روغن‌زن اتوماتیک که وظیفه‌ی روان‌کاری قطعات پنوماتیک را بر عهده دارد. این مدل نیز دارای پیچ تنظیم فشار، فشارسنج، مخزن رطوبت‌گیر و یک مخزن روغن‌زن است. تفاوت اصلی‌اش با فیلتر رگلاتور در همین بخش روغن‌زن است که باعث افزایش عمر و عملکرد بهتر تجهیزات پنوماتیک می‌شود.

چه روغنی برای واحد مراقبت رطوبت گیر پنوماتیک مناسب است؟

برای روان‌کاری صحیح دستگاه‌های پنوماتیک، باید از روغن‌هایی استفاده شود که پایه‌ی نفتی ندارند. گزینه‌های مناسب شامل: روغن ۱۰، روغن چرخ خیاطی و روغن‌های سبک ماشین. استفاده از روغن‌های پایه نفتی یا اسپری‌های روان‌کننده صنعتی توصیه نمی‌شود، چون ترکیبات نفتی می‌توانند به قطعات لاستیکی مثل اورینگ‌ها آسیب بزنند و باعث خرابی زودهنگام دستگاه شوند.

محل نصب واحد مراقبت کجاست؟

واحد مراقبت باید در مسیر جریان هوای کمپرسور و قبل از ورود هوا به دستگاه‌های پنوماتیک نصب شود. فاصله‌ی دقیق آن از کمپرسور یا دستگاه‌ها چندان مهم نیست، اما بهتر است در محلی نصب شود که دسترسی به آن راحت باشد. اکثر مدل‌ها دارای پایه‌های فلزی هستند که امکان نصب آسان روی دیوار را فراهم می‌کنند.

نکات مهم برای نگهداری فیلتر رگلاتور و روغن‌زن پنوماتیک

برای اینکه فیلتر رگلاتور همیشه عملکرد خوبی داشته باشد، باید هر چند وقت یک‌بار به سراغ مخزن واحد مراقبت رطوبت گیر  آن بروید. کافی‌ست مخزن را باز کنید، فیلتر را تمیز کنید و دوباره جا بزنید. این کار ساده باعث می‌شود هوای خروجی همیشه تمیز و خشک باشد و دستگاه دچار افت راندمان نشود. در مورد واحد روغن‌زن هم یک نکته کلیدی وجود دارد: از روغن‌های سنگین استفاده نکنید. روغن‌های غلیظ می‌توانند مسیر عبور روغن در شیر و سوزن را مسدود کنند و باعث اختلال در روان‌کاری قطعات شوند. بهتر است همیشه از روغن‌های سبک و مناسب برای سیستم‌های پنوماتیک استفاده کنید تا عمر دستگاه بالا برود و عملکردش پایدار بماند.

جمع‌بندی نهایی

در این مطلب، واحد مراقبت رطوبت گیر را بررسی کردیم و توضیح دادیم که هر کدام برای چه نوع کاربردی مناسب هستند. همچنین به نکات مهم نگهداری این قطعات اشاره کردیم تا بتوانید از تجهیزات پنوماتیک خود به بهترین شکل محافظت کنید.
