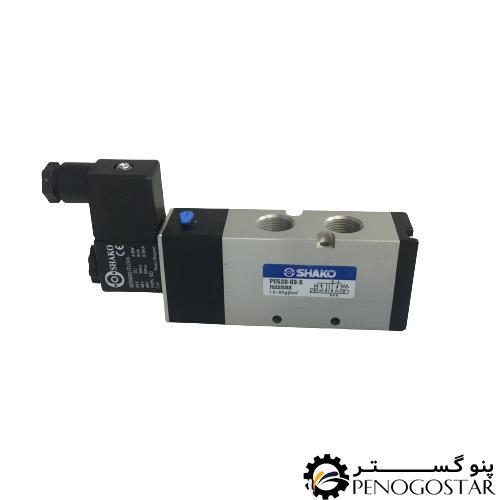

شیر برقی پنوماتیک 5 به 2 شاکو 3/8*5/2 (SHAKO) PU520-03-S

مشخصات فنی محصول
  • حالت شیر: 5-2
  • سایز: 3/8
  • برند: shako
  • کشور سازنده: تایوان
فروشنده: امیرعباس ناظمی ابیانه
موجود در انبار
  • ارسال توسط تجهیزات پنوماتیک پنو گستر | پنوگستر
بازگشت
امیرعباس ناظمی ابیانه
بازگشت
  • ارسال توسط تجهیزات پنوماتیک پنو گستر | پنوگستر
    این کالا پس از مدت زمان مشخص شده توسط فروشنده در انبار تجهیزات پنوماتیک پنو گستر | پنوگستر تامین و آماده پردازش می‌گردد و توسط پیک تجهیزات پنوماتیک پنو گستر | پنوگستر در بازه انتخابی ارسال خواهد شد.

۳,۰۵۷,۷۹۵ تومان

پرداخت امن
ضمانت اصالت کالا
حمل اکسپرس

توضیحات

بررسی شیر برقی 5 به 2 شاکو

در این متن قصد داریم، با یکی دیگر از محصولات شرکت شاکو تایوان با شما گفتگو کنیم. شیر برقی 5 به 2 شاکو در بین محصولات پنوماتیکی این شرکت کاربرد بیشتری داشته و در بین کاربران، بیش از همه محصولات دیگر شناخته شده است. اگر ما را تا انتهای این نوشتار همراهی کنید، با شما درباره نحوه طرز کار این قطعه، انواعی که دارد و … گفتگو خواهیم کرد. خواندن این متن می تواند به شما در خریدی مطمئن و ایمن کمک کرده و به شما در انتخاب، قدرت تصمیم گیری بیشتری بدهد.

معرفی شیر برقی 5 به 2 شاکو

قبل از هر چیز خوب است به این نکته اشاره کنیم؛ شیر برقی شیر برقی 5 به 2 شاکو از پنج کانکشن یا پورت تشکیل شده است و دارای دو وضعیت می‌باشد. هر یک از این پنج کانکشن، دارای یک سری مشخصات و علائم هستند به عنوان مثال؛ بر روی شیر کانکشن شماره یک این محصول، حرف P حکاکی شده است. این کانکشن که به آن پورت تغذیه می‌گویند، به هوای فشرده خروجی کمپرسور وصل است. کانکشن‌های A و Bجک پنوماتیکی نام دارد. روی این پورت‌ها نیز علامت‌هایی درج است که آنها را از دیگر قطعات متمایز می‌کند. روی مدار پنوماتیک این کانکشن اعداد 2 و 4 ثبت شده است. این دو کانکشن به صورت مستقیم به قطعه‌ای که قرار است آن را کنترل کنیم، اتصال دارد.

روی کانکشن‌های دیگر شیر برقی پنوماتیک 5 به 2 شاکو که موسوم به پورت‌های شماره 3 و 5 می‌باشند، حروف EA و EB حک شده است. این دو کانکشن به پورت‌های اگزوز یا تخلیه معروف هستند. طرز قرار گرفتن این پنج کانکشن، به این شکل است؛ پورت تغذیه که حرف p روی آن درج شده، در قسمت فوقانی و دو کانکشن اگزوز در یک طرف شیر برقی قرار گرفته است و دو پورت مصرف کننده 2 و 4 نیز در طرف مقابل و در کنار هم تعبیه شده‌اند.

بررسی دو وضعیت شیر برقی پنج به دو شاکو

همانطور که گفته شد، شیر برقی 5 به 2 شاکو از دو وضعیت برخوردار است. این دو وضعیت به این شکل هستند که در حالت نخست، کانکشن اول یعنی همان پورت فشار به کانکشن مصرف کننده 2 A اتصال دارد. درحالی‌که کانکشن 4 B به پورت مصرف کننده 2 A متصل است و به این شکل هوای فشرده خالی می‌شود. در وضعیت دوم نیز بعد از عمل ولتاژ و تحریک شیر، کانکشن فشار P به پورت مصرف کننده 4 B اتصال دارد درحالی‌که پورت 2 A به کانکشن 3 EA مرتبط است و با این شیوه هوای فشرده آزاد می شود.



نام گذاری کانکشن  شیر برقی 5 به 2 شاکو

سازندگان شیر برقی 5 به 2 شاکو از روش های مختلفی برای نام گذاری کانکشن های شیر کمک می گیرند. در این کار یک قاعده اصولی وجود دارد که همه شرکت ها را ملزم به رعایت آن می کند و آن استاندارد ISO-1210-1 است. این استاندارد برای بیان و ثبت پورت های شیر به کار رفته و معمولا به صورت اعداد نشان داده می شوند. امروزه بیشتر سازندگان انواع شیرهای برقی پنوماتیک از این استاندارد تبعیت می کنند. در این استاندارد حرف P به معنی فشار است. برای تخلیه نیز از حروف R,S کمک می گیرند. A,B نیز به معنی مصرف کننده است.



شیر برقی 5 به 2 شاکو چگونه کار می کند؟

همانطور که می دانید، در گذشته قبل از روی کار آمدن شیر برقی 5 به 2 شاکو، در مدارهای پنوماتیک، از شیرهای 4/2 استفاده می شد. این شیرها به خاطر این که فقط یک اگزوز داشتند و همچنین به دلیل استهلاک بالا پس از مدتی از رده خارج شدند. بدین ترتیب، شیرهای برقی پنج به دو جایگزین این قطعه شدند. یک مزیت دیگر شیرهای برقی پنج به دو، داشتن دو کانکشن اگزوز یا تخلیه است. این شیرها در دو نوع تک بوبین (mono-stable) یا دو بوبین (Bi-stable) طراحی شده اند.



شیر برقی پنج به دو شاکو دارای پنج پورت می باشد



طرز کار شیر برقی 5 به 2 شاکو به این صورت است که در شیر تک بوبین، با عمل کردن ولتاژ و تحریک شیر، باعث می شود تا اسپویل شیر به حرکت درآید. این قطعه برای این که به جایگاه اول خود برگردد، نیاز دارد تا برق قطع شود. پس از قطع برق، اسپویل شیر با کمک نیروی فنرِ جمع شده، به حالت قبلی خود بر می گردد. بدین معنی که شیر برقی پنوماتیک، برای ماندن در حالت تحریک شده به صورت پیوسته باید حتما نیروی برق، بوبین شیر را تحریک نماید. در برابر در شیر برقی پنوماتیک پنج به دو بوبین، برای حرکت و برگشتن اسپویل به حالت قبل لازم است، برق را به هر یک از بوبین ها برسانیم. به بیانی دیگر، در شیر برقی دو بوبین جهت کنترل جک پنوماتیکی که به شیر اتصال دارد، ما کنترل بیشتری روی شیر خواهیم داشت. خوب است بدانید، از بین این دو مدل، شیر برقی پنوماتیکی تک بوبین در بین مصرف کنندگان بیشترین کاربرد را دارا است.

طرز کار شیر برقی پنوماتیک دو بوبین پنج  به دو چگونه است؟

همانطور که گفته شد، شیر برقی 5 به 2 شاکو دارای پنج کانکشن یا پورت می‌باشد. این قطعه از پنج دهانه برای ورود و خروج هوا برخوردار است. یک کانکشن برای وارد شدن هوا از کمپرسور، دو پورت ویژه برای استفاده هوا که در قسمت سر و انتهای این قطعه تعبیه شده است و دو کانکشن نیز مخصوص تخلیه و اگزوز شیر است. طرز کار این شیر نیز به این شکل است که چنانچه به یک سر بوبین برق وصل شود، باد از قسمت ورودی به یکی از کانکشن های مخصوص جک تغییر مسیر داده و باعث می شود تا جک به کار بیفتد. در صورتی که برق را قطع کنیم، مسیر باد از کانکشن تک بوبین تغییر کرده و جک در جهت عکس شروع به حرکت می کند.

مشاهده کنید » نمایندگی شاکو

در حالی که این اتفاق در شیرهای برقی پنوماتیک دوبوبین رخ نمی دهد. چنانچه برق قطع شود، جک باز هم می تواند به مسیر خود ادامه دهد. در حقیقت تنها کافی است یک بار برق وصل یا قطع شود، جک در این نوع سیستم همچنان در مسیر قبلی خود حرکت خواهد کرد. از همین رو به این نوع شیرها، شیرهای حافظه لقب داده اند. اغلب از این فرمان در سیستم هایی کمک گرفته می شود که به بارگذاری های طولانی نیازمند باشد. این بارگذاری ها معمولا توسط جک پنوماتیک انجام می شود. در چنین وضعیتی، چنانچه از شیرهای تک بوبین کمک  بگیریم، لازم است فرمان برق به عنوان مثال، دو ساعت بر روی بوبین قرار بگیرد. این موضوع باعث می شود تا قطعه بسوزد ولی در شیرهای تک بوبین اینگونه نیست و قطعه عملکرد بهتری از خود نشان می دهد.



توضیحات تکمیلی

حالت شیر

5-2

سایز

3/8

برند

shako

کشور سازنده

تایوان
